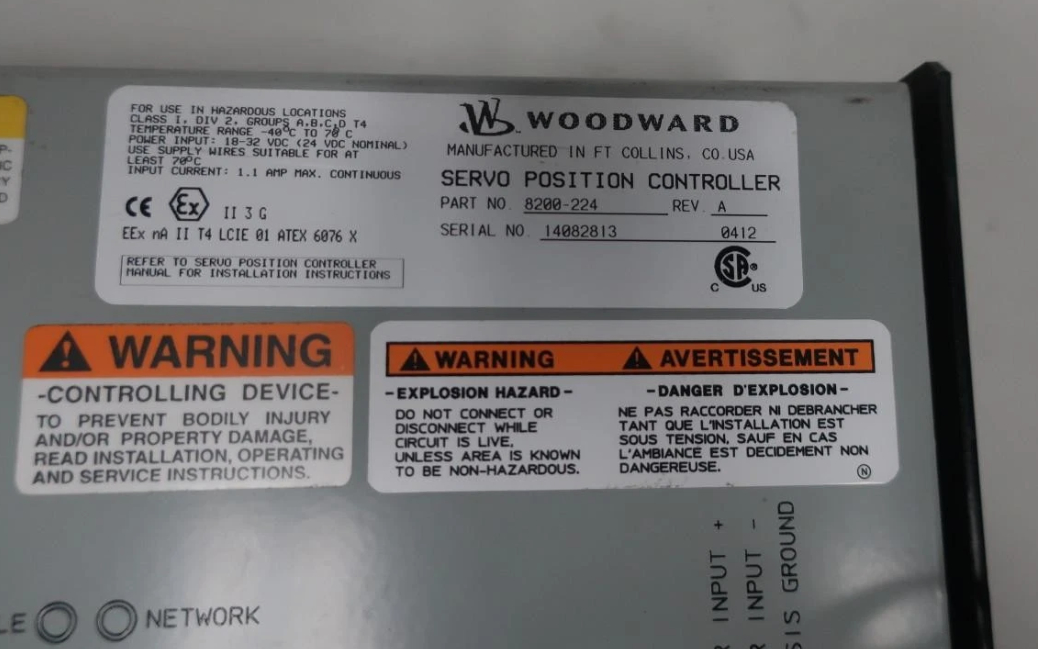

8200-224 Contrôleur de service Woodward

8200-224 Contrôleur de position de servomoteur Woodward

Détails du produit :

Informations complémentaires :

Description :

Le 8200-226 est le dernier modèle sorti du SPC (Servo Position Controller). Il remplace les modèles 8200-224 et 8200-225. Le SPC positionne un actionneur hydraulique ou pneumatique en fonction d'un signal de demande de position reçu d'une commande. Le SPC positionne un actionneur à simple bobine à l'aide de dispositifs de rétroaction de position simples ou doubles. Le signal de demande de position peut être envoyé au SPC via DeviceNet, 4 à 20 mA, ou les deux. Un programme logiciel fonctionnant sur un ordinateur personnel (PC) permet à l'utilisateur de configurer et d'étalonner facilement le SPC.

L'outil de service SPC est utilisé pour configurer, étalonner, ajuster, surveiller et dépanner un SPC. L'outil de service fonctionne sur un PC et communique avec le SPC via une connexion série. Le connecteur de port série est une prise sub-D à 9 broches et utilise un câble droit pour se connecter au PC. Woodward propose un kit d'adaptateur série USB vers 9 broches si nécessaire pour les nouveaux ordinateurs qui n'ont pas de connecteur série à 9 broches (P/N 8928-463).

Ce kit contient un adaptateur USB, un logiciel et un câble série de 1,8 m (6 pi). (Voir le chapitre 4 pour les instructions d'installation de l'outil de service SPC.) Le SPC est configuré à l'aide de l'éditeur de fichiers de configuration de l'outil de service SPC pour créer un fichier qui est ensuite chargé dans le SPC. L'outil de service SPC peut également lire une configuration existante d'un SPC dans l'éditeur de fichiers de configuration.

La première fois qu'un SPC est connecté à un actionneur, il doit être étalonné sur le transducteur de rétroaction de position de l'actionneur. L'utilisateur est guidé tout au long du processus d'étalonnage par l'outil de service. L'étalonnage peut également être effectué par la commande via la liaison DeviceNet. La procédure d'étalonnage se trouve dans le fichier d'aide GAP™.

Le SPC nécessite une source de tension de 18 à 32 Vcc, avec une capacité de courant de 1,1 A max. Si une batterie est utilisée pour l'alimentation, un chargeur de batterie est nécessaire pour maintenir une tension d'alimentation stable. La ligne d'alimentation doit être protégée par un fusible de 5 A, 125 V capable de résister à un appel de courant de 20 A, 100 ms lors de l'application de l'alimentation.
